Визуальный конструктор баз данных



На этой вкладке задайте параметры визуального конструктора баз данных.





Automaticalliy open last diagram file - позволяет загружать последний файл при открытии редактора



Инструменты раздела Visual settings.

Из раскрывающегося списка Model notation выберите стандарт отображения информации в диаграмме - IDEF1x или IE,

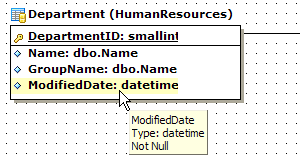

Установив флажок Draw PRIMARY KEY fields separately, Вы указываете, что ключевое поле будет визуально отделено от всей остальной таблицы.





Если установлен флажок Draw entities icons, то рядом с заголовками таблиц будут отображаться иконки.





Если установлен флажок Draw attributes icon, то рядом с названием каждого поля будет отображаться иконка.





Draw attribute information - отображать информацию о свойствах поля в скобках после имени и типа аттрибута.





Draw only names of entities - отображать только названия объектов.





Draw FOREIGN KEY name - отображать названия внешних ключей таблиц.





Draw page borders - отображать границы страниц, которые будут устанавливаться при печати диаграммы.





В разделе Grid options задайте параметры сетки просмотрщика данных.

Если установлен флажок Show grid, то будет отображаться сетка окна диаграммы,

Установить привязку к сетке можно с помощью флажка Snap to grid, в этом случае объекты, расположенные на диаграмме, будут выровнены по линиям сетки.

Задать параметры сетки диаграммы можно с помощью счетчиков Grid size. ширина - X, высота - Y.





Цвета объектов диаграммы настраиваются в разделе Style & Color.

В этом разделе Вы можете задать цвета для различных элементов диаграммы. Вызвать палитру для выбора цвета можно, нажав на цветной прямоугольник рядом с наименованием элемента управления.



В списке Element выберите элемент:

Workspace - рабочая область,





Relation - текст связи между сущностями,





Table - таблица,





Selected item - выделенный объект,



Comment - комментарий.





Доступны следующие настройки:

• Font name - вид шрифта,
• Font size - размер шрифта,
• Font color - цвет шрифта,
• Brush color - цвет фона объекта,
• Pen color - цвет рамки объекта.



Bold - жирный

Italic - курсив

Underline - подчеркнутый



Нажав на кнопку Apply to all можно применить все настройки шрифта ко всем объектам.
